Serwis FIB-SEM: naprawa i konserwacja

Wymiana działa jonowego (FIB)

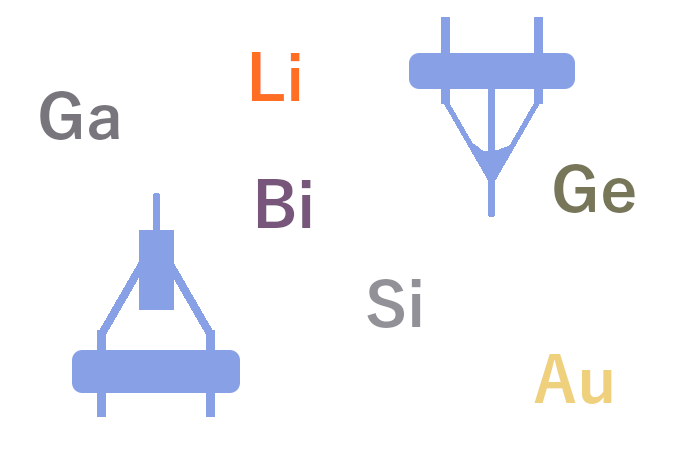

Zarówno źródła jonów ciekłego metalu (LMIS), jak i źródła jonów ciekłego stopu metalu (LMAIS) mają ograniczoną żywotność i muszą być wymieniane po wyczerpaniu lub uszkodzeniu.

Wymiana źródła jonów to złożony proces, który składa się z wielu krytycznych etapów. Oprócz usunięcia starego źródła i zainstalowania nowego działa konieczne jest przerwanie próżni w kolumnie FIB. Wystawienie na działanie atmosfery jest jednym z najbardziej krytycznych etapów tego procesu. Cząsteczki mogą osadzać się w sekcji ultrawysokiej próżni (UHV) i po przyłożeniu napięcia powodować wyładowania łukowe, które mogą uszkodzić zarówno źródło jonów, jak i elektronikę.

Często konieczne jest również wygrzewanie (ang. Bakeout) kolumny jonowej, aby móc ponownie osiągnąć żądaną próżnię po otwarciu sekcji UHV.

Duża liczba dostępnych na rynku materiałów nadających się jako źródło jonowe (np. Ga, AuSi, AuGeSi itp.) sprawia, że uruchamianie i stabilizacja poszczególnych źródeł jest zadaniem, które w zależności od systemu wymaga dużego doświadczenia praktycznego.

Po pomyślnym uruchomieniu źródła jonów ciekłego metalu należy przeprowadzić mechaniczne ustawianie kolumny FIB, a następnie jej elektroniczne ustawianie, aby umożliwić użytkownikowi mikroskopu FIB-SEM ponowną pracę z instrumentem.

Instalacja systemów FIB-SEM do mikroskopii, nanofabrykacji i litografii

Wspieramy Cię podczas instalacji mikroskopu FIB-SEM w wybranej przez Ciebie lokalizacji. Przed montażem przeprowadzamy oględziny lokalizacji i przekazujemy niezbędną informację zwrotną, aby w dniu montażu wszystkie czynności przebiegły sprawnie. We współpracy z naszymi partnerami możemy również przeprowadzić pomiary drgań i szumu, aby określić, czy lokalizacja jest odpowiednia do instalacji pożądanego mikroskopu, czy też wymagany jest dodatkowy wysiłek. Oceniamy również dostępne przyłącza mediów i w razie potrzeby udzielamy wskazówek dotyczących rozmieszczenia przestrzennego i wymiarowania.

Wymiana działa elektronowego z termiczną emisją polową (TFE)

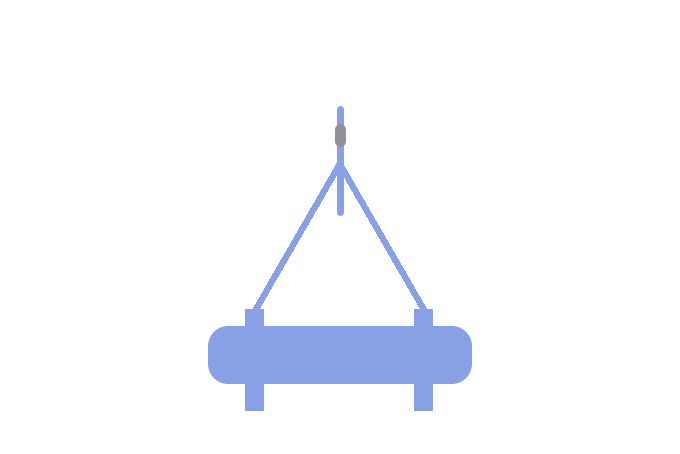

Skaningowe mikroskopy elektronowe (SEM) i systemy do elektronolitografii (EBL) wykorzystują działa elektronowe z termiczną emisją polową, znane również jako emitery Schottky'ego, do pisania struktur za pomocą skupionej wiązki elektronów. Te źródła SEM mają ograniczoną żywotność i powinny być wymieniane po odpowiedniej liczbie godzin użytkowania lub awarii, aby zapewnić prawidłowe działanie systemu.

Wymiana źródła elektronowego z emisją polową (ang. Field Emission Gun, FEG) jest krytycznym procesem, który może spowodować uszkodzenie emitera i elektroniki, gdy jest wykonywany przez nieprzeszkolony personel.

Próżnia, w której pracuje katoda, jest zwykle lepsza niż próżnia źródeł jonów. Ze względu na to, po otwarciu kolumny SEM zawsze konieczne będzie przeprowadzenie wygrzewanie kolumny.

Działo elektronowe uruchamia się przez przyłożenie prądu grzewczego płynącego przez drut wolframowy. Końcówka wolframowa jest również pokryta zbiornikiem z tlenku cyrkonu, co zmniejsza pracę wyjścia do generowania wolnych elektronów.

Relokacja mikroskopów FIB-SEM

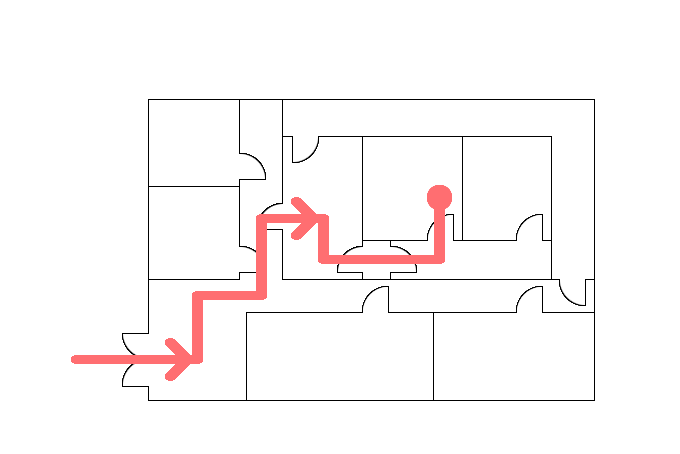

Możemy wesprzeć Cię w planowaniu i przeprowadzaniu relokacji urządzeń. Podobnie jak w przypadku instalacji, miejsce docelowe, trasa transportu i połączenia z mediami są analizowane, aby relokacja systemu przebiegała bezproblemowo.

Montaż i integracja systemów precyzyjnego dozowania gazów roboczych (GIS)

Chcesz doposażyć swój system w system precyzyjnego dozowania gazów roboczych lub posiadasz już GIS? Możemy wesprzeć Cię przy nowej instalacji, integracji lub demontażu. Ustawiamy dla Ciebie odpowiednią pozycję roboczą, bez względu na to, czy jest to pojedynczy GIS czy multi-GIS. Ponadto w razie potrzeby zmieniamy dla Ciebie zbiorniki prekursora gazu. Mamy szczególne doświadczenie z systemami precyzyjnego dozowania gazów roboczych marki Zeiss i Orsay Physics.

Wymiana materiałów eksploatacyjnych

Z biegiem czasu używanie mikroskopów FIB-SEM prowadzi do zużycia lub kontaminacji niektórych elementów. Elementy te należy wymienić po przekroczeniu okresu eksploatacji lub po wykryciu wady. Materiały eksploatacyjne obejmują apertury, wielootworowe apertury, filtry do wody, uszczelki i inne.

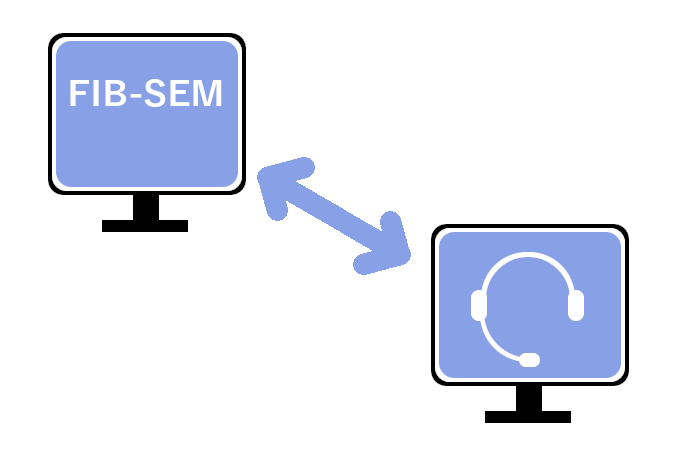

Zdalne wsparcie i analiza błędów w mikroskopach FIB-SEM

Skuteczna analiza błędów jest znacznie łatwiejsza dzięki zdalnemu logowaniu. Rozmiar błędu można szybko oszacować. W przypadku prostych błędów można je naprawić za pomocą zdalnego wsparcia. W trudniejszych przypadkach wizytę u klienta można dokładniej zaplanować dzięki zdalnemu dostępowi.

Serwis systemu próżniowego

Aby utrzymywać sprawność systemu próżniowego, należy przeprowadzać regularną konserwację. W przypadku pomp próżni uszczelki mogą się zużywać, filtry oleju mogą się zapełnić (chyba że pompa jest bezolejowa) lub może zbierać się woda kondensacyjna w urządzeniu. Niewłaściwe wykonane połączenia próżniowe mogą prowadzić do mikroprzecieków, które mogą wymagać szczegółowej analizy błędów i mogą uszkodzić elementy mikroskopu FIB-SEM.

Pompy turbomolekularne (TMP) mają ograniczoną żywotność, która może zależeć od wielu czynników. Zbyt wysokie skoki ciśnienia, słaba próżnia wstępna i wysokie stałe obciążenie mogą prowadzić do skrócenia żywotności.

W przypadku mikroskopów FIB-SEM pompy jonowe (IGP) zapewniają wymaganą ultrawysoką próżnię (UHV). Prawidłowe ustawienie sterownika ma istotny wpływ na jakość podciśnienia kolumny, dlatego częste przełączanie wysokiego napięcia IGP może prowadzić do skoków w próżni UHV.

Próżniomierzy Piraniego i Penninga pomagają kontrolować system próżniowy i umożliwiają cyfrowy odczyt ciśnienia. Awaria miernika może znacząco wpłynąć na użytkowanie systemu.

Konserwacja i naprawa agregatów chłodniczych

Chłodzenie i stabilność temperatury są ważnymi czynnikami w działaniu systemów dwuwiązkowych. Bez odpowiedniego chłodzenia wystąpiłby na przykład dryfowanie temperatury w soczewce obiektywu, co miałoby negatywny wpływ na stabilność dryfowania wiązki. Urządzenia stosowane w litografii są często umieszczane w obudowie, która posiada własny agregat chłodniczy, aby zminimalizować możliwość dryftu temperatury.

Konserwacja prognozowana dla mikroskopów dwuwiązkowych

Aby ograniczyć przestoje do minimum i zapewnić wydajność systemu, stan mikroskopu FIB-SEM musi być stale monitorowany. Jest to jedyny sposób, aby przed wystąpieniem błędu określić czy dany element wymaga wymiany.

Nasza oferta konserwacji prognozowanej zależy od danego systemu i może obejmować zarówno rutynowe kontrole w regularnych odstępach czasu, jak i rozwiązania programowe do stałego monitorowania ważnych parametrów.
